Oscilloscope
1. Prosedur[kembali]
1. Kalibrasi oscilloscope
a. Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas elektron
b. Atur posisi sinyal pada layar sehingga terletak di tengah-tengah
c. Hubungkan input kanal A dengan terminal kalibrasi yang ada pada oscilloscope
d. Amati bentuk gelombang dan tinggi amplitudonya.
e. Ulangi langkah yang sama untuk kanal B
2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik
Susun rangkaian seperti gambar dibawah
● Tegangan Searah
a. Atur output power supply sebesar 4 Volt
b. Hubungkan input kanal B oscilloscope dengan output power supply
c. Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscilloscope
● Tegangan Bolak Balik
a. Atur generator sinyal pada frekuensi 1 kHz gelombang sinusoidal, dengan besar tegangan 4 Vp-p
b. Kemudian ukur dan amati tegangan ini dengan oscilloscope
3. Mengukur dan Mengamati Frequency
a. Susun rangkaian seperti gambar dibawah
b.
Hubungkan output dari function generator dengan input
kanal A oscilloscope. Saklar fungsi dari function generator pada
posisi sinusoidal
c. Amati bentuk gelombang yang muncul pada layar,
kemudian ukurlah frekuensinya. Catat penunjukan frekuensi dari function
generator
d. Bandingkan hasil pengukuran frekuensi dengan oscilloscope dengan frekuensi yang ditunjukan oleh function generator
e. Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dan gelombang pulsa.
a. Susun rangkaian seperti gambar diatas
b. Atur selektor time base oscilloscope pada posisi XY dan saklar pemilih kanal pada posisi A dan sinkronisasi pada posisi B
c. Hubungkan sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal dengan frekuensi yang dapat dibaca pada input B
d. Atur frekuensi sinyal pada kanal A, sehingga diperoleh gambar seperti salah satu dari gambar 2.1. Kemudian amati berapa perbandingan frekuensinya. Bacalah penunjukan frekuensi generator
e. Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya dalam bentuk gambar gelombang Lissajous
f. Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2v
2. Hardware [kembali]
3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]
A. Rangkaian mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik
Rangkaian Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik
Gambar Gelombang Pada Osiloskop
Prinsip Kerja :
Pada pengukuran tegangan searah dan tegangan bolak balik, terdapat osiloskop yang pada channel A dihubungkan dengan signal generator dengan frekuensi 1kHz dan tegangan Peak to Peak (V p-p) dengan besar 4 volt. Pada input kanal B dihubungkan ke sumber tegangan searah menggunakan power supply sebesar 4V. Output yang dihasilkan berupa gelombang sinusoidal.
Gambar Gelombang Pada Osiloskop
B. Rangkaian Mengatur dan Mengamati Frekuensi
Rangkaian Mengatur dan Mengamati Frekuensi
Gambar Gelombang Pada Osiloskop
Prinsip Kerja :
Pada rangkaian ini osiloskop channel A dihubungkan ke signal generator. Lalu catat hasil yang menunjukkkan frekuensi function generator lalu bandingkan dengan hasil frekuensi yang ditunjukkan pada osiloskop.
Gambar Gelombang Sinusoidal
Gambar Gelombang Gigi Gergaji
Gambar Gelombang Pulsa (Kotak)
C. Rangkaian untuk Membandingkan Frekuensi dengan Cara Lissajous
Rangkaian untuk Membandingkan Frekuensi dengan Cara Lissajous
Gambar Gelombang Pada Osiloskop
Prinsip kerja :
Rangkaian pada gambar diatas menggunkan dua buah signal generator yang masing-masing dihubungkan dengan channel A dan channel B dari osiloskop. Sinyal yang tidak diketahui dihubungkan pada input A dan sinyal yang dapat dibaca dihubungkan pada channel B. Frekuensi pada channel A diatur sampai terbentuk seperti salah satu gambar 2.1 yang ada pada modul, kemudian amati perbandingan frekuensinya.
Gambar Perbandingan Frekuensi 1:1
Gambar Perbandingan Frekuensi 1:2
Gambar Perbandingan Frekuensi 2:1
Gambar Perbandingan Frekuensi 1:3
Gambar Perbandingan Frekuensi 3:1
Gambar Perbandingan Frekuensi 2:3
Gambar Perbandingan Frekuensi 3:2
4. Video Demo [kembali]

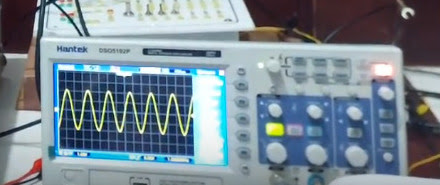

Video Demo Oscilloscope
5. Kondisi [kembali]
A. Pengukuran Tegangan Searah dan Tegangan Bolak-Balik
B. Pengukuran frekuensi pada dengan function generator dan osiloskop
C. Membandingkan Frekuensi dengan Cara Lissajous
6. Video Penjelasan [kembali]
7. Download File [kembali]
• Download rangkaian mengukur dan mengamati tegangan searah dan bolak balik klik disini
• Download rangkaian mengukur dan mengamati frekuensi klik disini
• Download rangkaian membandingkan frekuensi dengan cara lissajous klik disini
• Download datasheet oscilloscope klik disini
• Download datasheet signal generator klik disini
• Download video penjelasan mengukur dan mengamati tegangan searah dan bolak balik klik disini
• Download video penjelasan mengukur dan mengamati frekuensi klik disini
• Download video penjelasan membandingkan frekuensi dengan cara lissajous klik disini
• Download video demo oscilloscope klik disini
