Dioda

-



1. Foto Hardware [Kembali]

  • Diode

  • Battery
  • Resistor


2. Prosedur Percobaan[Kembali]

a. Susun rangkaian sesuai gambar.
b. Hubungkan resistor dan dioda.
c. Gunakan AC power supply.
d. Aktifkan power supply, dan ukur nilai arus dan tegangannya.
e. Gunakan osiloskop dan hubungkan pada rangkaiannya untuk menganalisa gelombang input dan
outputnya.
f. Ulangi percobaan dengan variasi nilai resistansi yang berbeda.

3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]

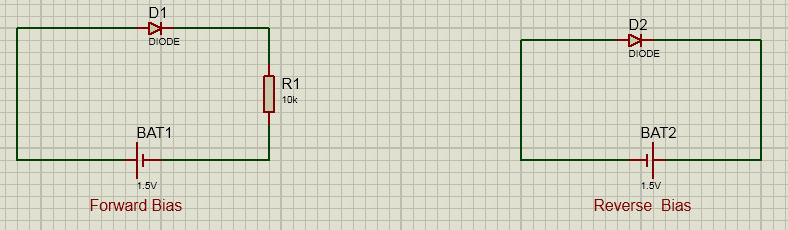

Pada Rangkaian Dioda Forward Bias Kutub Positif Baterai akan Menuju Bagian Anoda Dioda dan bagian Katoda terhubung ke resistor lalu menuju kutub negatif baterai.

Pada Rangkaian Dioda Reverse Bias Kutub Positif Baterai akan Menuju Bagian Katoda Dioda dan bagian Anoda terhubung ke resistor lalu menuju kutub negatif baterai.


 Video Penjelasan Rangkaian


4. Kondisi[Kembali]


5. Video Demo[Kembali]


Video Demo Praktikum Dioda

6. Download File[Kembali]
